0.5×0.5mm芯片水滴角测试实战：北斗仪器如何攻克纳升喷液难题

在半导体封装、MEMS器件和微流控芯片的研发与品控中，微小区域的润湿性分析一直是行业痛点。当芯片尺寸缩小到0.5×0.5mm，传统接触角测量仪往往因液滴过大、定位不准而束手无策。作为广东北斗仪器接触角测量仪的技术团队，我们的CA200接触角测量仪，配合纳升喷液系统，采用压力滴定方式，对0.5×0.5mm芯片进行了系统的水滴角测试。本文将结合实测数据，分享国产接触角测量仪在微区润湿性分析中的技术突破。

一、为什么0.5×0.5mm芯片的水滴角测试如此困难？

在讨论测试结果之前，先明确微小芯片接触角测量的三大挑战：

液滴体积控制难：常规注射泵最小液滴约0.5-1μL，在0.5mm芯片上会完全铺展甚至溢出，无法形成有效液滴。

定位精度要求高：芯片面积仅为0.25mm²，传统手动或低精度平台难以将针尖精准移动到测试区域中心。

蒸发干扰严重：纳升级液滴在几秒内即可明显蒸发，接触角读数随时间漂移，对成像和拟合速度提出极高要求。

二、北斗仪器CA200的测试方案：纳升喷液+压力滴定

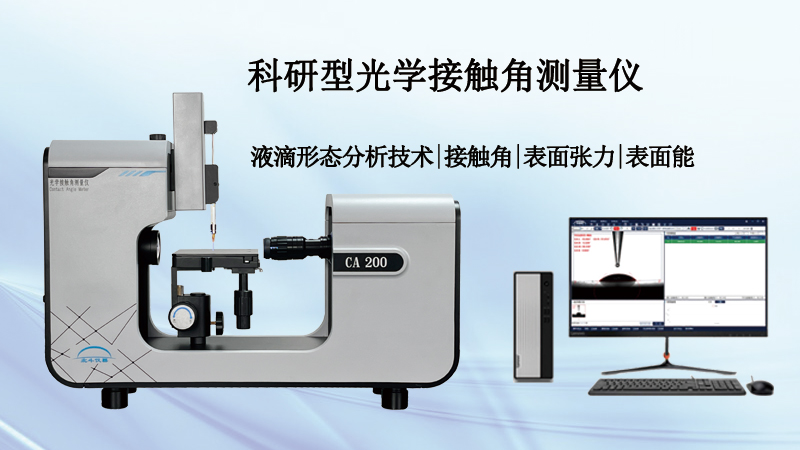

针对上述难题，广东北斗仪器接触角测量仪CA200采用了以下配置：

纳升喷液系统：采用微米级喷嘴与高频压电驱动，可稳定产生0.1-10nL的液滴，最小液滴直径约50-80μm，完全适配0.5×0.5mm芯片。

压力滴定方式：通过精确控制气压脉冲，将液滴“推”出针尖，避免传统注射泵的机械回程误差，液滴体积重复性可达±3%以内。

高精度定位平台：X/Y/Z三轴分辨率0.1μm，配合CCD视觉辅助，可快速锁定芯片测试区域。

高速成像与拟合：相机帧率最高2000fps，配合Young-Laplace方程拟合，在液滴蒸发前完成接触角计算。

三、实测数据：0.5×0.5mm芯片水滴角测试结果

以下数据来自北斗仪器CA200接触角测量仪对某批次0.5×0.5mm硅基芯片的实测记录（环境温度23±1℃，湿度50±5%RH）：

结论：

重复性优异：5次测试标准差仅0.45°，证明纳升喷液系统与压力滴定方式在微小芯片上具有出色的稳定性。

测试效率高：单次测试仅需约1.2秒，有效规避了纳升液滴的蒸发干扰。

数据可信：接触角约78.5°，符合该芯片表面经等离子清洗后的预期润湿性

通过本次测试，广东北斗仪器接触角测量仪在以下方面展现了国产设备的竞争力：

纳升喷液精度：最小液滴体积可达0.1nL，液滴直径小于100μm，满足0.5mm甚至更小芯片的测试需求。

压力滴定重复性：气压脉冲控制避免了机械泵的滞后与回程误差，液滴体积重复性优于±3%。

高速成像与算法：2000fps相机配合Young-Laplace拟合，在液滴蒸发前完成数据采集，确保结果准确。

自动化定位：视觉辅助+三轴微米平台，可快速批量测试芯片不同区域，提升产线品控效率。

对于正在搜索接触角测量仪厂家的用户而言，这些指标正是评估设备是否适合微电子行业应用的核心依据。

本文内容为技术科普与产品能力说明，不构成对具体工艺参数的绝对承诺。实际测试结果可能因样品、环境及设备配置有所不同。
