半导体工艺中的“精密之眼”：北斗仪器CA200接触角测量仪应用解析

在半导体晶圆制造与先进封装领域，材料表面的润湿性控制早已从辅助参数上升为核心工艺指标。无论是光刻胶的均匀涂布、等离子清洗的效果验证，还是CMP抛光后的表面状态评估，都离不开对表面能的精准量化。北斗仪器CA200接触角测量仪正是为满足这一严苛需求而生的国产高端设备，正逐步成为众多半导体企业工艺控制线上的“标准配置”。

为何半导体制造离不开高精度接触角测量？半导体工艺节点不断微缩，表面污染与界面状态对产品良率的影响呈指数级放大。接触角测量作为表征表面润湿性的直接手段，在多个关键工序中发挥着不可替代的作用：

1. 晶圆洁净度与活化效果量化

晶圆表面的有机污染物或自然氧化层会改变其亲疏水状态，导致接触角异常。通过测量去离子水在晶圆表面的接触角，可将“清洗干净了没”这一模糊判断转化为精确的数值指标，尤其对于等离子清洗后的表面活化效果评估，接触角变化是最直观的量化依据。

2. 光刻胶涂布与粘附性优化

光刻胶能否在晶圆表面均匀铺展、无缩孔或剥离，直接取决于晶圆表面的表面能状态。接触角测量可帮助工程师判定表面处理是否达到涂胶要求，避免因表面能过低导致的光刻胶“缩孔”或“剥离”缺陷。

3. 超疏水涂层与功能性浆料表征

先进封装中涉及多种功能性浆料与超疏水涂层，其接触角常处于150°以上或<10°的极端区间，普通仪器难以精准捕捉。这需要具备高分辨率成像与智能算法的设备才能稳定输出高一致性数据。

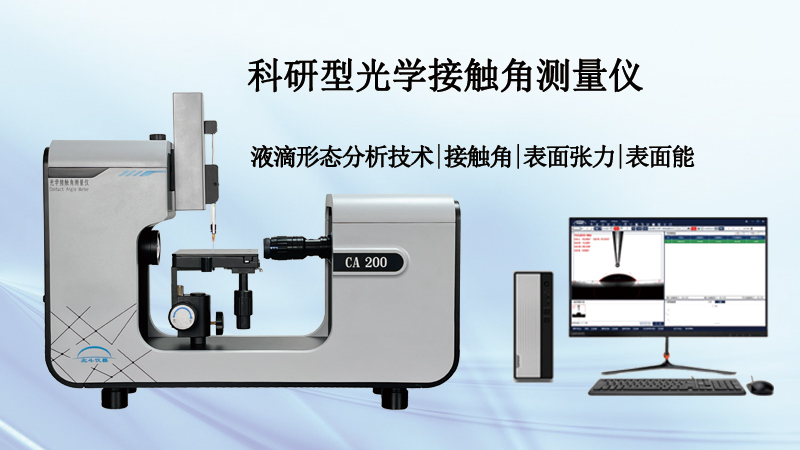

北斗仪器CA200：半导体润湿性测试的解题思路

1、硬件基石：确保液滴轮廓的真实还原

接触角计算的准确性高度依赖于液滴图像的清晰度与真实性。北斗仪器接触角测量仪CA200系列采用进口高速工业级芯片，配合0.7x-4.5x连续变倍镜头，无论是静态座滴还是动态前进/后退角捕捉，都能获取高保真图像。在光源设计上，采用进口工业级蓝色冷光源配合石英扩散膜，有效避免因光源散热导致的微升级液滴蒸发，确保长时间测量的数据稳定性。

2、算法核心：从“测角度”到“算能量”

硬件决定成像上限，而算法决定数据下限。CA200搭载自主研发的静/动态接触角测量软件，内置圆拟合法、椭圆拟合法、B-Snake拟合法等多种智能拟合算法，可在毫秒级别完成对液滴轮廓的识别与角度计算，有效消除人为误差。

更重要的是，对于半导体工程师关心的表面能问题，CA200预装了Fowkes法、OWRK法、Zisman法等多种表面能计算模型，搭配37种液体数据库，可直接计算固体表面能及其极性/色散分量，为等离子清洗后的表面改性效果、光刻胶匹配提供深层数据支撑。

3、全流程自动化与防污染设计

针对半导体高价值样品，CA200在操作便捷性与样品保护上进行了专门优化。设备支持全自动进液、自动对焦、自动测量与数据导出，大幅降低人为操作误差。同时，采用全封闭防尘设计，不仅保护晶圆等高价值耗材免受污染，也提升了仪器在无尘车间使用的稳定性。

为何越来越多的半导体用户选择国产仪器？

在当前精密仪器国产替代的大趋势下，越来越多的研发与质控人员在评估“接触角测量仪厂家”时，将目光投向国产品牌。广东北斗仪器凭借以下特质，正成为众多高校与半导体企业的合作伙伴：

技术对等，参数过硬：在静态接触角测量精度（±0.1°）、重复性等核心指标上，国产设备已具备与进口品牌同台竞技的实力。

服务响应，量身定制：相比进口品牌，北斗仪器能提供更快速的现场技术支持与软件定制服务，针对客户“自配有机溶剂”等非常规测试需求，能快速提供测试方案。

综合成本优势明显：在实现同等精度的前提下，国产仪器的采购与维护成本更具竞争力，综合成本可降低约40%。

从晶圆清洗后的水滴角快速抽检，到材料表面能的深度研究，北斗仪器CA200接触角测量仪致力于为半导体客户提供精准、可重复的润湿性数据支撑。如果您正在寻找能够替代进口的晶圆表面分析设备，或者希望解决光刻工艺中亲水性与粘附性的量化难题，北斗仪器及其CA200系列无疑是值得关注的国产接触角测量仪实力之选。

本文仅作技术交流与测试方法分享，所涉产品规格以厂家最新公布为准。
