等离子清洗效果如何定量评价？CA100S接触角测量仪PCB板实测数据解读

在PCB板制造与表面处理工艺中，等离子清洗的效果评估一直是品控环节的核心难题。接触角测量作为最直观的定量手段，正被越来越多的企业纳入标准流程。本文基于北斗仪器CA100S接触角测量仪对PCB板等离子清洗前后的实测数据，探讨如何通过高精度检测设备为工艺优化提供可靠依据。

为什么PCB板需要等离子清洗？接触角是核心评判指标

PCB板在完成钻孔、电镀等前道工序后，表面常残留有机污染物、碳化物及微尘，孔壁润湿性差会直接影响后续电镀层的结合力与均匀性。等离子清洗通过高能粒子轰击表面，引入羟基、羧基等极性基团，显著提升表面亲水性——但如何量化这一变化？

学术研究与行业实践均指出，接触角（液滴在固体表面的铺展夹角）是评价等离子清洗效果最直接、最通用的方法。接触角越小，表面能越高，润湿性越好。例如有研究显示，在特定等离子处理参数下，PCB对水的接触角可从较高值降至14.8°，润湿性获得极显著改善。

实测数据解读：等离子清洗前后接触角的“断崖式”变化

测试设备：

测试样品：

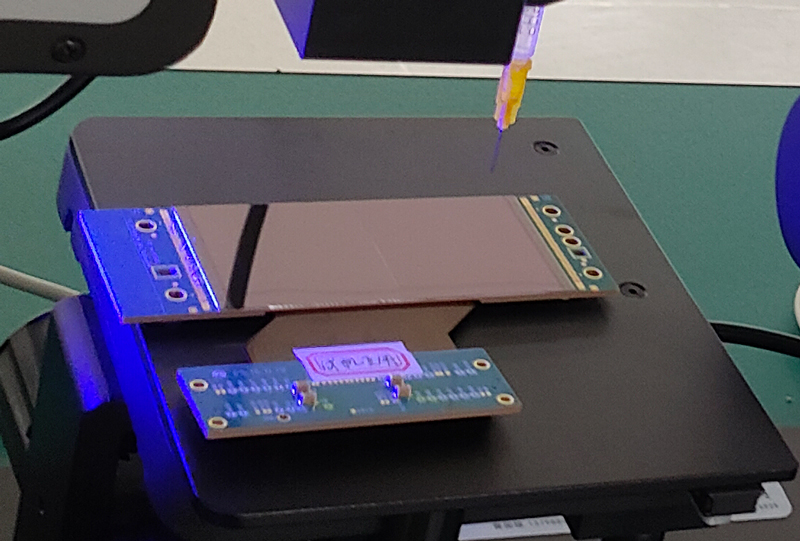

以下是使用广东北斗精密仪器旗下CA100S自动型光学接触角测量仪，对某批次PCB板进行等离子清洗前后对比测试的实测结果：

清洗前：

θ(CAL)（左侧接触角）：20.579°

θ(CAR)（右侧接触角）：20.579°

θ(CAM)（平均接触角）：20.579°

清洗后：

θ(D)（本征接触角）：0.000°（液滴完全铺展）

θ(B)（本征接触角）：0.488°

上述数据显示，清洗前PCB板表面接触角约20.58°，已具备一定亲水性；经等离子清洗后，接触角趋近于0°（实测最低0.000°），液滴在表面完全铺展。这一“断崖式”变化表明等离子清洗有效去除了表面污染物并引入了极性基团，使表面能达到极高状态。

值得注意的是，CA100S软件报告中同时展示了θ(D)与θ(B)两组本征接触角数据，二者高度一致（0.000°与0.488°），印证了仪器在双侧自动基线拟合与多算法交叉验证方面的可靠性，有效排除了人工选点带来的主观误差。

国产接触角测量仪厂家推荐：CA100S如何实现高精度测量？

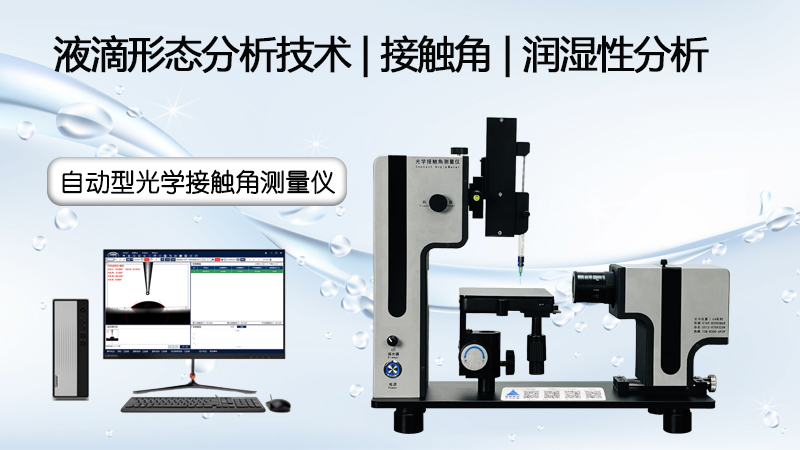

作为国产接触角测量仪厂家推荐中的代表性机型，北斗仪器CA100S专为PCB、半导体、手机制造等行业的表面处理品控而设计。其核心优势体现在以下方面：

高精度与自动化

分辨率0.001°、精度0.1°，满足等离子清洗效果差异细微的检测需求；

全自动进液与滴液系统（滴液精度0.1μL），消除手动操作人为误差；

软件自动对焦与亮度识别，确保每次测量条件一致。

多算法软件支撑

CA V2.0测量软件内置圆拟合法、椭圆拟合法、斜椭圆拟合法等多种自动拟合算法，支持一键全自动拟合（ms级响应），并可批量处理图片或视频连续拟合，非常适合产线抽检场景。

专为PCB样品优化

样品台尺寸达130×150mm，最大可放置200×∞×30mm的样品，兼容不同规格的PCB板。整机采用航空铝材质，结构稳定，满足实验室与产线双重场景需求。

选购高精度接触角测量仪厂家，需关注哪些软硬指标？

对于有意引入高精度接触角测量仪厂家设备的企业，建议重点关注以下技术参数：

角度分辨率与精度：分辨率至少0.01°，精度不低于0.1°，否则难以捕捉等离子清洗前后的细微变化；

基线拟合方式：自动基线拟合是消除人为误差的关键，需确认软件支持双侧自动基线识别；

滴液系统自动化程度：全自动进液与液位实时检测可大幅提升检测效率，避免人为操作漂移；

表面能计算模型：预装OWRK法、Fowkes法、Wu谐波法等多种模型，可适配不同材料体系的表面能评估需求。

从广东北斗仪器接触角测量仪CA100S对PCB板的实测数据可以看出，等离子清洗前后接触角从20.58°趋近于0°的显著变化，充分证明了该工艺在提升PCB板润湿性方面的有效性。而国产接触角测量仪厂家推荐中，北斗仪器凭借CA100S的自动化程度、软件算法丰富度以及针对行业需求的专项优化，已成为众多PCB、半导体、手机制造企业品控实验室的可靠选择。

若您的工艺同样需要高精度接触角测量仪厂家提供数据化品控支持，不妨从实际样品测试开始，验证设备在自身产线中的表现。
