半导体晶圆超洁净检测：如何选择一款不“误判”的全自动接触角测量仪？

在半导体制造工艺中，晶圆表面的洁净度直接决定芯片的良品率与可靠性。随着制程工艺向3nm及以下节点推进，晶圆表面的有机物残留、颗粒污染等问题成为良率提升的主要障碍。接触角测量技术作为一种高灵敏度的表面分析手段，能够通过液滴在晶圆表面的铺展行为，快速评估表面清洁度与均匀性。

然而，面对市场上众多技术路线与产品方案，如何选择一款真正“不误判”的设备，成为半导体工程技术人员必须面对的现实问题。本文将从核心技术指标、设备功能配置、品牌技术实力三个维度，为您梳理选购全自动接触角测量仪的关键考量。

一、测量精度与重复性：决定“误判”风险的核心要素

选购接触角测量仪时，硬件系统的精度是判断“是否误判”的第一道门槛。

首先需要关注的是角度测量精度。目前行业主流标准为±0.1°，高分辨率可达0.001°。但对于半导体晶圆检测而言，真正的挑战在于超疏水表面（θ>150°）和超亲水表面（θ<10°）的精准测量。传统圆拟合或椭圆拟合法在这些极端角度下误差可能超过±5°，导致“本应合格的晶圆被判不合格”，造成不必要的工艺调整与产能损失。

其次，液滴控制精度同样关键。晶圆表面检测通常要求液滴体积在0.1-1μL之间，滴液精度需达到0.01μL级别。过大的液滴会因重力作用产生形变，影响测量准确性；而不稳定的滴液则可能导致液滴形态不规则，增加图像识别的误差。

北斗仪器接触角测量仪在硬件层面采用了高精度注射泵与工业级光学系统，配合自主研发的图像边缘识别算法，在标准条件下可实现接触角测量的长期重复性优于0.5°，为半导体晶圆检测提供了可靠的硬件保障。

二、多点自动检测能力：提升检测效率与覆盖率

半导体晶圆检测的另一核心需求是全表面多点位均匀性检测。单点检测只能反映局部状况，而晶圆表面的污染物分布往往不均匀，漏检风险极高。

一台合格的全自动接触角测量仪应具备以下能力：

大尺寸样品兼容性：支持6-12英寸晶圆的全尺寸检测

多点位快速测试：一次性可预设50个以上检测点位，实现自动化批量测量

高精度定位系统：点位定位精度需达到微米级，确保每次测量位置的一致性

自动对焦与测量：无需人工干预，降低人为操作误差

这些功能对晶圆代工厂的来料检测、工艺监控环节至关重要——仅凭单点抽检很难全面反映来料批次的质量波动，多点自动检测则能实现每个晶圆的全表面覆盖。这也是为什么厦门大学等顶尖高校在选购晶圆检测设备时，最终选择专为晶圆深度定制的全自动接触角测量仪方案。

三、算法先进性：决定测量结果真实性的关键

如果说硬件决定了仪器的“下限”，那么核心算法则决定了仪器的“上限”。

高端接触角测量仪的核心算法分为两类：

1. 基于Young-Laplace方程的数值拟合法

这是目前最接近真实物理模型的算法。它通过迭代求解液滴轮廓曲线，即使在表面粗糙或化学异质条件下也能获得准确的接触角值。该技术对表面粗糙、翘曲或有细微污染的晶圆检测意义重大——传统圆拟合法容易将微小污染导致的局部变形误判为整体污染，而Young-Laplace拟合法通过拟合完整液滴轮廓可有效过滤局部异常。

2. 传统几何拟合法（圆/椭圆/切线法）

适用于理想光滑表面，但在粗糙或不均匀表面误差较大。对于晶圆检测而言，芯片制造过程中晶圆要经历光刻、刻蚀、沉积、CMP等多道工序，各工序对晶圆表面的影响不同，污染物种类也有差异。算法的鲁棒性直接关系到“漏判”风险。一些供应商使用开源图像库实现的简易算法，在面对复杂样品时容易失效。

四、软件智能化水平：从“测量工具”到“检测系统”

现代全自动接触角测量仪早已超越了“拍照读角度”的简单功能。一套成熟的软件系统应提供：

表面自由能计算：支持OWRK、Wu、Zisman等多种模型，可分析极性与色散分量

滚动角/前进后退角分析：评估超疏水表面的动态润湿行为

批量数据管理：自动生成检测报告，支持数据追溯与统计分析

MES系统对接：满足工业生产线的数据集成需求

对于半导体工厂而言，接触角测量数据需要与每批晶圆的工艺参数关联存档，遇到质量异常时能快速追溯至具体机台和工艺条件。因此软件的数据库管理能力和审计追踪功能比单次测量精度更影响实际使用体验。

在选择高精度接触角测量仪厂家时，建议您要求供应商提供软件演示，重点关注其批量测试的流程是否顺畅、数据管理是否便捷、报告导出是否符合贵司的质量体系要求。

选择“不误判”的仪器，就是选择可靠的合作伙伴

半导体晶圆超洁净检测是一项对精度、稳定性、效率要求极高的工作。选择一款不“误判”的全自动接触角测量仪，需要综合评估硬件精度、算法能力、自动化水平及售后服务等多个维度。

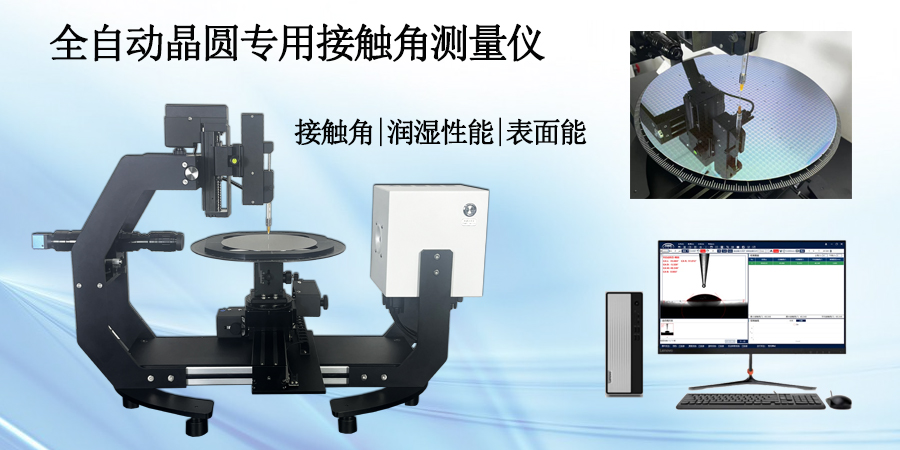

北斗仪器接触角测量仪凭借扎实的硬件设计、自主的核心算法以及在半导体行业的成功应用案例，已成为国产高端接触角测量仪领域的可靠选择。如果您正在寻找一款能够真正满足晶圆检测需求的设备，欢迎联系我们获取更多技术资料或预约样机演示。
