深度解析：接触角测量仪的工作原理与核心算法

在材料科学、半导体制造、生物医药等前沿领域，一滴水与固体表面相遇形成的夹角——接触角，已成为量化表征表面性能的关键参数。而这背后，接触角测量仪凭借精密的光学系统与复杂的核心算法，将微观的界面行为转化为可视化的精准数据。今天，我们将深度解析这一设备的工作原理与算法演进。

一、接触角测量的理论基础：从杨氏方程说起

接触角（Contact Angle）是指当液滴落在固体表面时，在固-液-气三相交界点处，气-液界面与固-液界面切线将液相夹在中间所形成的夹角。这一看似简单的角度，实则反映了固体表面与液体的相互作用力平衡状态。

根据杨氏方程（Young‘s Equation），接触角θ由固-气界面张力（γₛᵥ）、固-液界面张力（γₛₗ）和液-气界面张力（γₗᵥ）共同决定：cosθ = (γₛᵥ - γₛₗ) / γₗᵥ。这一方程是所有接触角测量仪工作的理论基石，它将微观的分子间作用力与宏观可测的角度联系了起来。

通俗理解：当接触角θ < 90°时，表面表现为亲水性，液体容易铺展（如玻璃上的水）；当θ > 90°时，表面表现为疏水性，液体聚成珠状（如荷叶上的水珠）；当θ > 150°时，则进入超疏水范畴。

二、硬件系统：精密光学构建测量基础

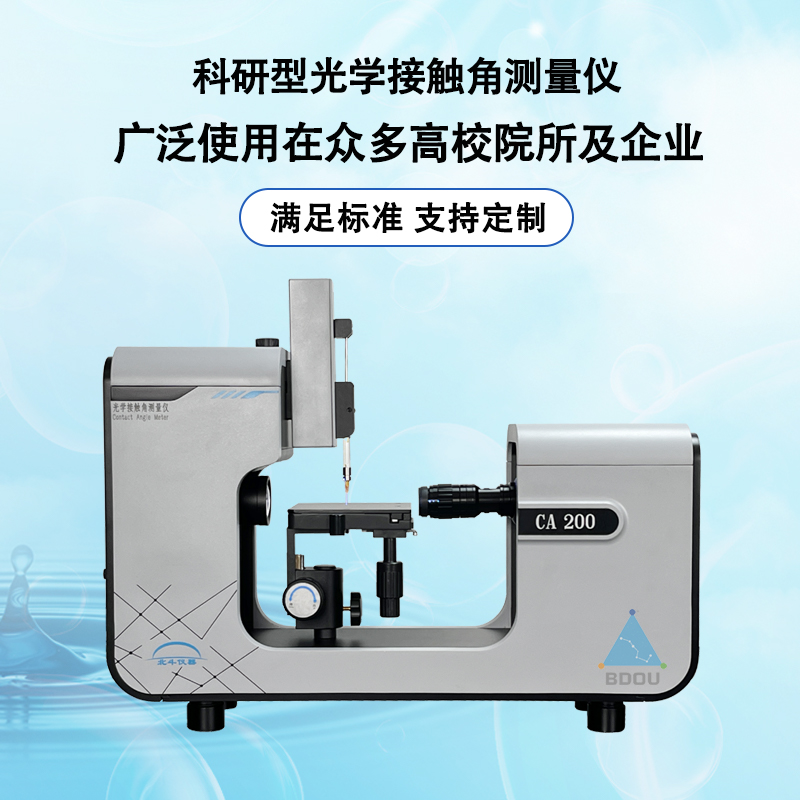

一台高性能的接触角测量仪，首先是一套精密的光学成像系统。

1. 高清成像单元

核心部件包括高分辨率工业相机和远心镜头。例如，国产高端接触角测量仪多采用500万至2000万像素的工业相机，配合畸变率低于0.08%的远心镜头，确保捕捉到的液滴轮廓真实无畸变。一些接触角测量仪厂家还引入了高速CMOS传感器，帧率可达500fps以上，能够毫秒级追踪液滴的动态铺展过程。

2. 精密滴液系统

液滴体积的控制直接影响测量精度。现代接触角测量仪采用自动精密注射泵，最小滴液精度可达0.02-0.1μL。例如，典型的静态接触角测量通常使用2-5μL的液滴体积，以减小重力对微小液滴形状的干扰。

3. 光源与样品台

LED冷光源配合石英柔光系统，提供均匀、无热干扰的照明。样品台则支持多维精密调节，国产接触角测量仪在机械结构设计上不断创新，采用CNC高强度铝合金材料，确保长时间使用的稳定性和重复性。

三、核心算法：从几何拟合到真实液滴建模

如果说硬件是接触角测量仪的“身体”，那么算法就是它的“大脑”。算法的优劣直接决定了测量结果的准确性和重复性。

1. 传统几何拟合法

早期算法主要基于几何模型，包括：

切线法：直接测量液滴轮廓在三相点处的切线与基准线的夹角。

圆拟合法：假设液滴轮廓为圆弧的一部分，通过拟合圆弧来计算接触角。

椭圆拟合法：针对因重力作用发生形变的液滴（特别是接触角较小或较大时），采用椭圆模型拟合轮廓。

然而，传统方法在面对超疏水表面（θ>150°）或化学异质表面时，测量误差常超过±5°。

2. 先进算法：Young-Laplace方程拟合法

这是当前主流高端接触角测量仪的核心算法。Young-Laplace方程描述了在重力和表面张力共同作用下，液滴轮廓的真实形状。通过迭代算法拟合整个液滴轮廓，反推出接触角值，精度可达±0.1°。

3. 国产算法突破：从追赶者到引领者

值得关注的是，国产接触角测量仪在核心算法领域已实现重大突破。Drop analysis是北斗仪器自主知识产权的创新软件，模块化一目了然的设计结合了领先优异的算法，遵循了各种科学测量的工作流程，使软件操作更直观便捷，简约不简单，非常好上手。

四、测量模式：静态、动态与多维分析

基于上述硬件与算法，接触角测量仪支持多种测量模式，满足不同应用场景需求。

1. 静态接触角测量

液滴沉积在固体表面后静置至平衡状态（通常1-2分钟），通过图像捕捉和分析计算接触角。这是最基础的测量模式，适用于常规材料的润湿性评估。

2. 动态接触角测量

前进角与后退角：通过倾斜台法或液滴体积增减法，测量液滴即将移动或收缩时的临界接触角。两者的差值（接触角滞后）反映了表面的粗糙度和化学异质性。

实时动态追踪：配备高速相机的接触角测量仪可记录液滴铺展、渗透的全过程，生成接触角随时间变化曲线。

3. 表面自由能计算

通过测量两种以上不同性质液体（如水和二碘甲烷）在同一固体表面的接触角，结合OWRK、Wu等模型，可以计算出固体表面自由能及其极性分量与色散分量。国产接触角测量仪的智能软件通常内置多种计算模型和液体数据库，自动生成分析报告。

国产接触角测量仪正以自主创新的核心算法和深耕本地应用的服务能力，重新定义着界面化学测量的标准。无论是高校科研，还是工业生产，选择一台合适的接触角测量仪，就是选择了一把打开材料表面科学之门的钥匙。
