光掩膜表面的亲疏水性测试方法

  光掩膜是一种用于微电子制造的光学模板，通常由石英或玻璃基板表面镀铬构成。其表面特性，特别是亲疏水性，对光刻工艺有着重要影响。亲水性表面有利于水基溶液的均匀铺展，而疏水性表面则能防止水分凝结和污染物的附着。光掩膜表面的亲疏水性主要由其化学成分和微观结构决定，通常通过表面处理技术如等离子体处理或自组装单分子层来调控。在实际应用中，需要根据具体工艺要求精确控制光掩膜的表面特性，这就对亲疏水性的测试方法提出了严格要求。

常用的亲疏水性测试方法包括：

静态接触角测量法（Static Contact Angle, SCA）：适用于快速评估表面润湿性，操作简单。

动态接触角测量法（Dynamic Contact Angle, DCA）：可测量前进角（Advancing Angle）和后退角（Receding Angle），适用于研究表面润湿动力学。

表面能计算法（Surface Energy Calculation）：通过测量不同液体（水、二碘甲烷等）的接触角，结合Owens-Wendt或Van Oss-Chaudhury-Good模型计算表面能。

1、静态接触角测量步骤（以水滴为例）

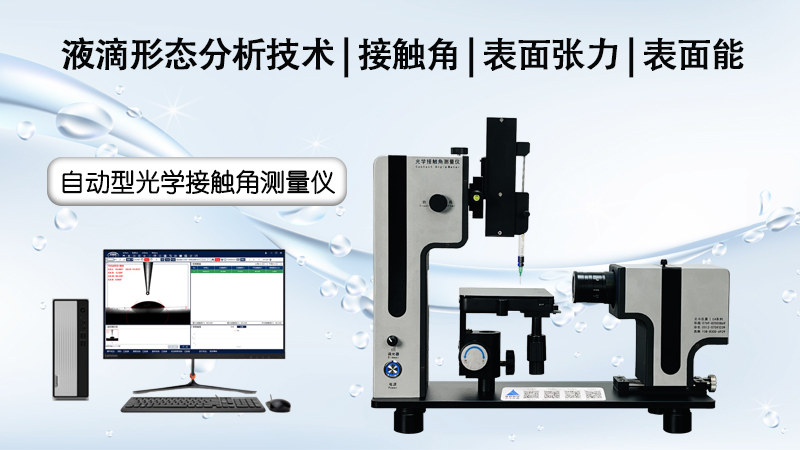

仪器校准：使用标准样品（如已知接触角的硅片）校准接触角测量仪，确保仪器精度。

液滴沉积：使用微量注射器（Syringe）在光掩膜表面滴加2~5 μL的超纯水滴（DI Water）。

图像采集：高速相机拍摄液滴侧视图，确保液滴形状清晰。

接触角计算：采用Young-Laplace方程或切线法（Tangent Method）拟合液滴轮廓，计算静态接触角。

若接触角 θ < 90°，表明表面亲水；若 θ > 90°，表明表面疏水。

2、动态接触角测量（可选）

液滴增减法（Tilting Plate Method）：在样品台上缓慢倾斜光掩膜（0~90°），记录液滴开始滑动时的临界角度，计算前进角（θₐ）和后退角（θᵣ）。

接触角滞后（Hysteresis, Δθ = θₐ - θᵣ）可反映表面粗糙度和化学不均匀性。

Wilhelmy Plate法：适用于测量薄膜或小尺寸样品的动态润湿性。

3、数据分析与报告

重复性测试：每个样品至少测量3~5个不同位置，取平均值。

数据对比：与标准值或历史数据对比，判断表面处理效果（如等离子处理后的亲水性变化）。

报告内容：包括测试条件（温度、湿度）、接触角数据、表面能（如适用）及可能的表面改性建议。

  光掩膜亲疏水性测试是半导体制造中的关键质量控制步骤。通过接触角测量和表面能计算，可精确评估光掩膜表面特性，优化光刻工艺。未来，随着纳米级光刻技术的发展，更高精度的润湿性测试方法（如原子力显微镜-AFM结合润湿性分析）将成为研究热点。
