生物芯片镀膜效果怎么测？北斗CA200接触角测量仪给出答案

在生物芯片、微流控芯片和体外诊断耗材的制造过程中，镀膜工艺直接决定芯片表面的亲疏水性、蛋白吸附能力和检测灵敏度。膜层是否均匀、是否失效，往往需要一套客观、可量化的检测手段。

作为接触角测量仪厂家，广东北斗仪器长期服务于生物医疗、半导体和新能源行业。今天我们就以 北斗仪器接触角测量仪 CA200 检测镀膜后的生物芯片为例，聊聊国产接触角测量仪在实际产线中的表现。

一、为什么生物芯片镀膜后要测接触角？

生物芯片表面镀膜通常用于：

提高亲水性：让样本液体均匀铺展，避免局部干涸；

降低非特异性吸附：减少蛋白和细胞随意粘附；

控制微流道流动：影响毛细填充速度和方向。

这些性能，都可以通过接触角这一指标快速反映。接触角越小，表面越亲水；接触角越大，表面越疏水。若镀膜不均或老化，接触角会明显波动。因此，在来料检验、工艺调试和成品抽检中，接触角测量仪已成为生物芯片产线的常用设备。

二、CA200接触角测量仪检测生物芯片的实操流程

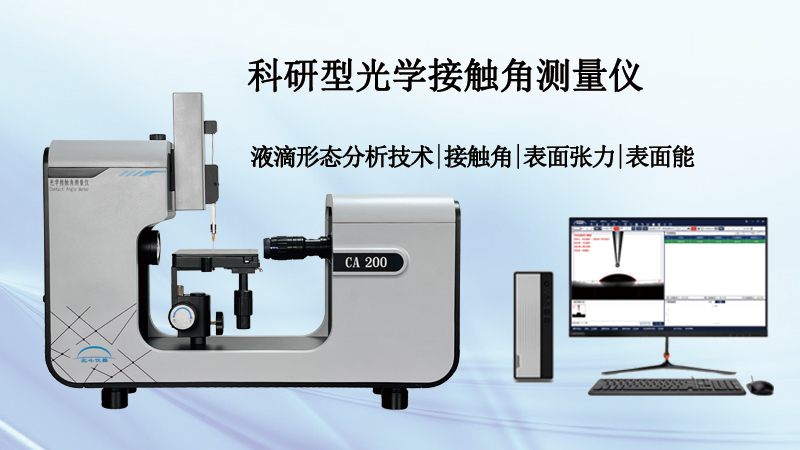

北斗仪器接触角测量仪 CA200 采用光学成像与自动拟合算法，操作门槛低，适合产线人员快速上手。典型检测步骤如下：

样品准备：将镀膜后的生物芯片平放在样品台上，确保待测区域洁净；

滴液：使用微量注射单元滴下约 1–2 μL 超纯水；

成像：CA200 高速相机自动捕捉液滴轮廓；

拟合计算：软件自动拟合基线，输出左、右接触角及平均值；

多点测量：在同一芯片不同位置重复测量，评估镀膜均匀性。

检测要点：

每次测量前确认针头无残留；

环境温湿度尽量保持稳定；

对同一批次芯片建立接触角基线范围。

三、CA200在生物芯片检测中的三个核心优势

很多客户在搜索 国产接触角测量仪哪家好 时，最关心的是精度、稳定性和售后。CA200 的优势体现在：

精度高：自动拟合算法减少人为误差，重复性可达 ±0.1°；

效率高：单点测量仅需数秒，支持批量样品连续检测；

适配强：可测平面、曲面及不同尺寸芯片，兼容多种镀膜类型。

对于生物芯片企业来说，这意味着可以用数据管控镀膜质量，而不是靠经验判断。

四、让镀膜检测更简单

如果你正在搜索 国产接触角测量仪哪家好，或需要一台适合生物芯片镀膜检测的 北斗仪器接触角测量仪，欢迎联系广东北斗仪器。我们可以根据你的芯片尺寸、镀膜类型和检测节拍，提供选型建议和样机测试。北斗仪器 —— 专注接触角测量，助力国产生物芯片质量提升。

本文仅作技术交流与测试方法分享，所涉产品规格以厂家最新公布为准。
