北斗仪器CA200如何解决凹凸样品接触角测试难题？

在材料科学、医疗器械及3C电子制造领域，接触角测量是评估固体表面润湿性、清洁度及表面能的核心手段。然而，当待测样品从平面延伸至凹凸曲面、球面或粗糙表面时，常规测量设备往往面临严峻挑战。曲面上的液滴形态受曲率半径与重力等多重因素影响，传统基于平面假设的算法难以准确识别三相接触点，导致数据偏差。

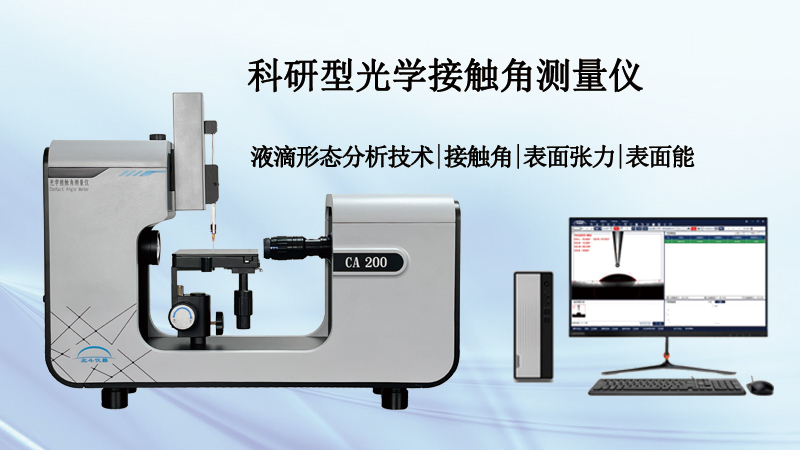

对于正在寻找国产接触角测量仪厂家的行业用户而言，设备是否具备成熟的曲面修正能力，已成为衡量其技术实力的关键指标。北斗仪器深耕表界面分析领域多年，其北斗仪器CA200接触角测量仪以系统性软硬件创新，为曲面测量难题提供了高精度解决方案。

一、曲面测量为何困难重重？三大技术难点解析

结合北斗仪器接触角测量仪的实际研发经验，难点主要集中在三个方面：

基线拟合困难：曲面边缘在图像中呈弧线，常规算法难以精确定位固-液-气三相接触点，微小偏差即可导致角度数度误差

曲率干扰各向异性：曲面使液滴左右接触角天然不对称，单一平面拟合无法反映真实润湿状态

微小样品定位难：如隐形眼镜等透光柔软样品，传统光源下对比度不足，边缘提取误差大

这些难点并非没有解决方案，关键在于测量仪器是否具备针对性的软硬件设计能力。

二、技术解码：CA200如何攻克曲面测量难题

针对上述痛点，CA200从光学、算法及进样三大维度实现技术闭环：

1、高保真光学系统：畸变控制低于0.08%

曲面测量的首要前提是获取真实不变形的液滴图像。CA200搭载进口工业级芯片与0.7x-4.5x远心轮廓镜头，配合精密光学调校，将全幅画面畸变率严格控制在0.08%以下。这一指标在接触角测量仪厂家的横向对比中处于行业前列，确保曲面边缘轮廓被真实还原。

2、智能算法库：多拟合模式+曲面修正

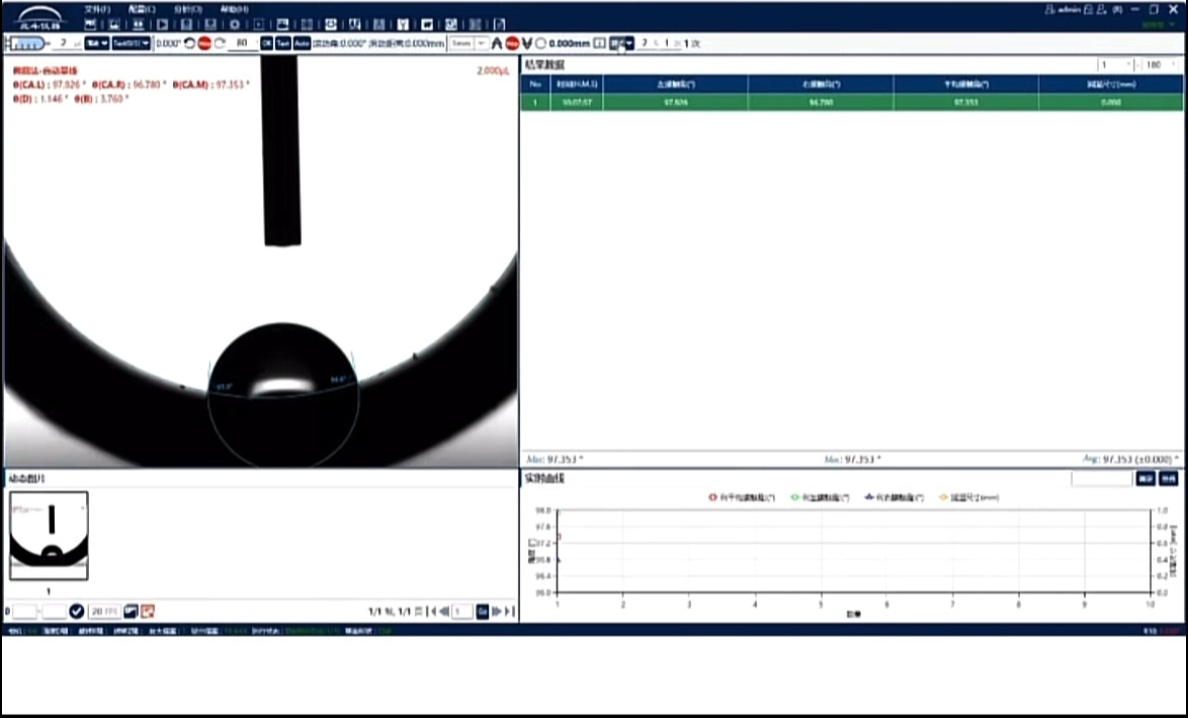

不同于仅支持单一算法的设备，CA200配备的CA V2.0软件内置圆法、椭圆法、B-Snake拟合法等多种算法。针对凹凸曲面，软件内置曲面修正模式，操作者可输入样品曲率半径参数，算法自动补偿曲面引起的角度偏差，有效消除曲率对液滴轮廓判断的干扰。

3、纳升级精密进样：专为微小曲面而生

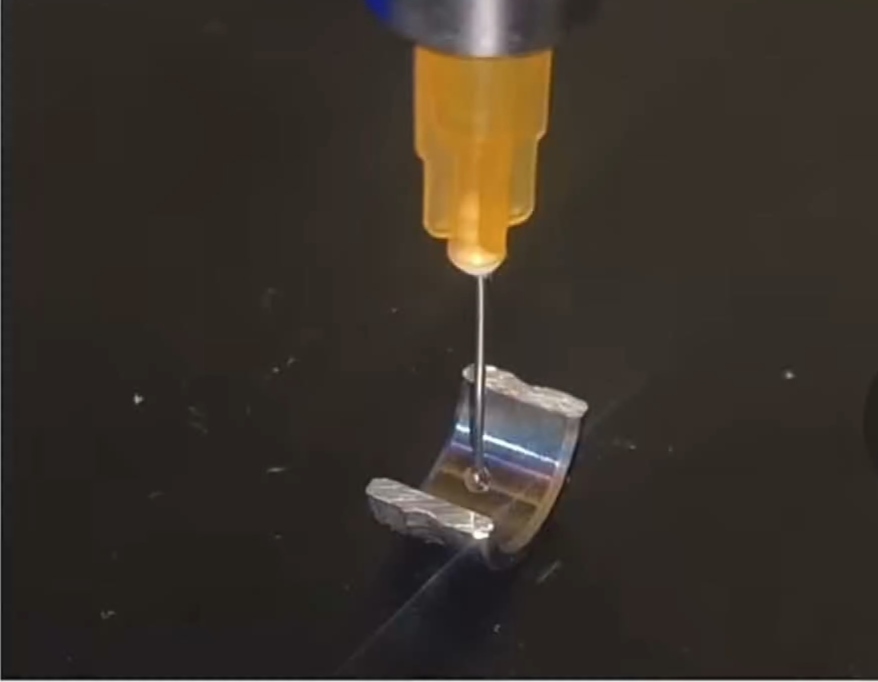

对于微流控芯片通道或1mm以内的狭窄空间，常规微升级液滴体积过大。CA200系列提供纳升级进液系统，滴液精度达0.001μL，支持非接触式喷射进样，避免针头触碰柔软曲面样品。

三、应用场景：从隐形眼镜到3D曲面屏的实测验证

北斗仪器CA200的曲面测量功能已广泛应用于多个制造领域：

医疗器械：隐形眼镜、医用球囊及导管的表面润湿性评估，直接影响佩戴舒适度与生物相容性。实测数据表明，即便是曲率变化较大的隐形眼镜边缘区域，CA200依然能保持较高的重复性。

3C电子：手机3D曲面屏、微流控芯片及光学透镜的表面处理均匀性检测。CA系列中的CA300/CA750型号支持最大300mm×∞的样品台，整板直接放上去就能测，无需切割破坏。

新能源：电池隔膜及电极涂层的曲面润湿性分析，左右接触角可分别计算比较，为各向异性分析提供可靠数据支撑。

为什么“国产推荐”里总有北斗？在国产仪器替代进口的过程中，用户最担心的无非两点：精度够不够稳，以及用几年后还准不准。

关于精度：CA系列的核心光学组件采用远心变倍镜头搭配高感光CMOS图像传感器，接触角测量分辨率达到0.01°，表面张力测量精度为0.01mN/m。更重要的是，这些技术指标在常规温湿度条件下均可稳定达成。

关于长期稳定性：CA系列机架采用AL6061航空铝合金一体加工，配合蜗轮蜗杆传动升降机构，避免了一般丝杆传动在长期使用后产生的回程间隙问题。简单说，这台仪器用三年后，测同一个标样，数值依然能保持稳定。

北斗仪器作CA200接触角测量仪凭借其在曲面测量领域的硬核技术实力、自主研发的软件算法以及完善的本地化服务体系，正持续为国内制造与材料研发提供可靠的表界面分析支持。选择北斗仪器，即是选择用精准的数据守护每一道工艺的品质底线。

本文内容为技术科普与产品能力说明，不构成对具体工艺参数的绝对承诺。实际测试结果可能因样品、环境及设备配置有所不同。
