超疏水/超亲水材料测不准？揭秘北斗仪器如何攻克极限角度测量难题

在材料表面科学领域，超疏水（接触角>150°）和超亲水（接触角≈0°）材料的测量，一直是行业公认的技术难关。许多实验室都遇到过这样的困扰：明明样品表面特性明确，可测出来的数据却忽高忽低，甚至同一台设备不同时间测量的结果差异显著。这种现象背后，折射出的是接触角测量仪在极限角度测量场景下的技术瓶颈。

对于正在寻找高精度接触角测量仪厂家的科研人员和企业采购负责人来说，如何选择一台能够真正攻克极限角度测量难题的设备，成为了亟待解决的问题。本文将从技术原理出发，深入剖析测量误差的来源，并展示广东北斗仪器CA500在动态滚动角测量和高速相机捕捉方面的技术突破。

一、为什么超疏水/超亲水材料“测不准”？——三大技术瓶颈解析

1、超疏水表面：液滴“一触即发”的捕捉难题

当接触角超过150°时，液滴在固体表面呈现出近乎球形的状态，与表面的接触面积极小。这种情况下，即使是微小的振动或气流扰动，都可能导致液滴滚落，使得图像捕捉变得极其困难。传统的测量方法依赖于座滴法，即通过拍摄静态液滴的图像来测量接触角，但在超疏水表面上，液滴极易脱离，难以获得稳定的图像。

学术研究表明，液滴图片的数字化处理会引入测量误差，且这个误差“随着接触角的增大而增大”——角度越大，误差越明显。这意味着，在超疏水角度范围（>150°）内，普通的接触角测量仪可能产生高达数度的测量偏差，这对要求极高的科研工作而言是不可接受的。

2、超亲水表面：瞬间铺展的捕捉困境

与超疏水表面相反，超亲水表面（接触角<10°甚至接近0°）上的液滴会在极短时间内迅速铺展开来。这种动态过程转瞬即逝，普通相机由于帧率不足，往往只能捕捉到铺展完成后的“结果”，而无法记录铺展过程中的角度变化轨迹。

对于许多应用场景，如涂层均匀性评估、印刷润湿性分析，动态接触角的变化过程往往比最终静态角度更具有研究价值。如果设备无法捕捉这一瞬态过程，就意味着关键信息的永久丢失。

3、普通仪器的“硬伤”：算法与硬件的双重局限

除了上述表面特性带来的挑战，普通测量仪器本身也存在明显短板：

二、破解之道：北斗仪器CA500的技术突破方案

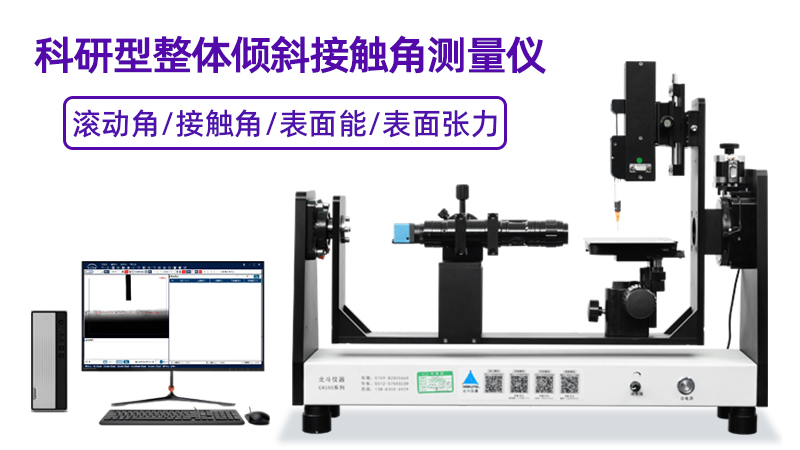

针对上述三大测量难题，广东北斗仪器 CA500整体倾斜型接触角测量仪从硬件、软件、系统三个维度给出了系统性的解决方案。

1、高速工业相机：捕捉瞬间变化的核心利器

CA500搭载了日本SONY原装进口高速工业级CMOS传感器，采用行曝光技术，配备Subpixel级别0.7-4.5倍远心轮廓深度定制镜头。这套成像系统的核心优势在于：

高帧率捕捉能力：标准配置80帧/秒，可选配全局曝光高速相机（最高400帧/秒），能够完整记录液滴从接触表面到完全铺展的全过程，不遗漏任何关键帧

亚像素级轮廓识别：远超普通相机的像素精度，使得液滴边缘识别达到亚像素级别，为后续的角度计算提供精准的数据基础

远心光学设计：消除透视畸变，确保液滴在不同视场位置成像的放大倍率一致，边缘精度不受位置影响

对于正在对比国产接触角测量仪哪家好的用户而言，成像系统的硬件配置是一个直观且可量化的筛选指标。

2、精密滚动角测量系统：攻克超疏水测试难关

超疏水材料的核心特性不仅体现在静态高角度，更体现在液滴在表面上的低滚动角——即表面只需略微倾斜，液滴就会滚落。CA500配备了0-90°范围的精密旋转平台，精度达到0.1°，分辨率0.001°。

这一系统的技术价值体现在：

动态滚动角测量：可精确测定液滴开始滚动的临界倾斜角度，这是评价超疏水表面自清洁性能的关键参数

前进角/后退角分析：在倾斜过程中，软件能够连续计算液滴前端的前进角和后端的后退角，得出接触角滞后值，全面评估表面润湿性

批量拟合功能：支持多张图片或视频连续拟合分析，自动批量处理动态过程中的角度变化数据

对于超疏水涂层、自洁玻璃、防覆冰材料等应用领域，这套滚动角测量系统提供了从“定性观察”到“定量分析”的跨越。

3、智能算法：精准拟合的核心引擎

硬件采集到的图像数据，需要经过算法的处理才能转化为有意义的接触角数值。CA500搭载了CA V1.2.1静/动态接触角测量软件，集成了多种拟合算法：

自动拟合法：毫秒级别一键全自动拟合，避免人工操作带来的主观误差

椭圆拟合法/斜椭圆拟合法：适用于非对称液滴轮廓

圆拟合法/斜圆拟合法：适用于接近球冠形的规则液滴

Young-Laplace法：基于物理模型的精确拟合，是行业公认的高精度方法

软件还预装了37种液体数据库，支持Fowks法、OWRK法、Zisman法、Acid-Base Theory法等多种表面能计算方法，用户可根据研究需要灵活选用。

三、为什么极限角度测量能力如此重要？

1、前沿科研的“刚需”

超疏水/超亲水材料是当前材料科学研究的热点领域，应用范围覆盖：

自清洁涂层：光伏玻璃、建筑外墙、汽车玻璃

防覆冰材料：航空器叶片、输电线路

微流控芯片：生物医学检测

锂电隔膜：新能源电池

在上述领域中，接触角测量的精度直接决定了材料性能评估的可靠性。测量误差大的设备，可能导致研发方向误判、产品性能误判，造成不可估量的损失。

2、国产仪器崛起的“突破口”

长期以来，极限角度测量领域被认为是进口品牌的“技术高地”。然而，随着国产仪器在核心硬件和软件算法上的持续投入，以广东北斗为代表的国产品牌已经在动态测量、高速捕捉等关键指标上实现了追赶甚至超越。CA500的问世，为国内用户提供了一个兼具高性能与高性价比的选择。

超疏水与超亲水材料的测量难题，归根结底是对接触角测量仪硬件性能、软件算法、系统集成能力的综合考验。广东北斗仪器CA500通过高速工业相机、精密旋转平台、多算法融合三大技术支柱，为极限角度测量提供了可靠的技术保障。
