国产接触角测量仪的突围之路：北斗仪器关键技术解析

在材料科学、半导体封装、新能源电池及生物医疗等领域，接触角测量仪作为表征材料表面润湿性能的核心设备，其测量精度与数据重复性直接关系到工艺控制与科研结论的可靠性。长期以来，高端市场由进口品牌主导。然而，随着国产仪器在核心部件、软件算法及系统集成上的持续突破，以北斗仪器为代表的国内厂商正逐步打破技术壁垒。

那么，面对市场上众多选择，用户最关心的“数据准确性”究竟如何保障？本文将从光学成像系统与智能图像处理算法两大核心技术维度，深度解析北斗仪器如何在关键环节实现突破，为国产仪器正名。

一、高精度光学成像系统：为精准测量奠定视觉基石

图像采集是接触角测量的第一步，也是决定数据精度的源头。如果图像采集阶段存在畸变或边缘模糊，后续算法再精妙也无法挽回。北斗仪器在这一环节采取了工业级高配方案。

1. 百万像素工业相机：拒绝“拖影”与“模糊”

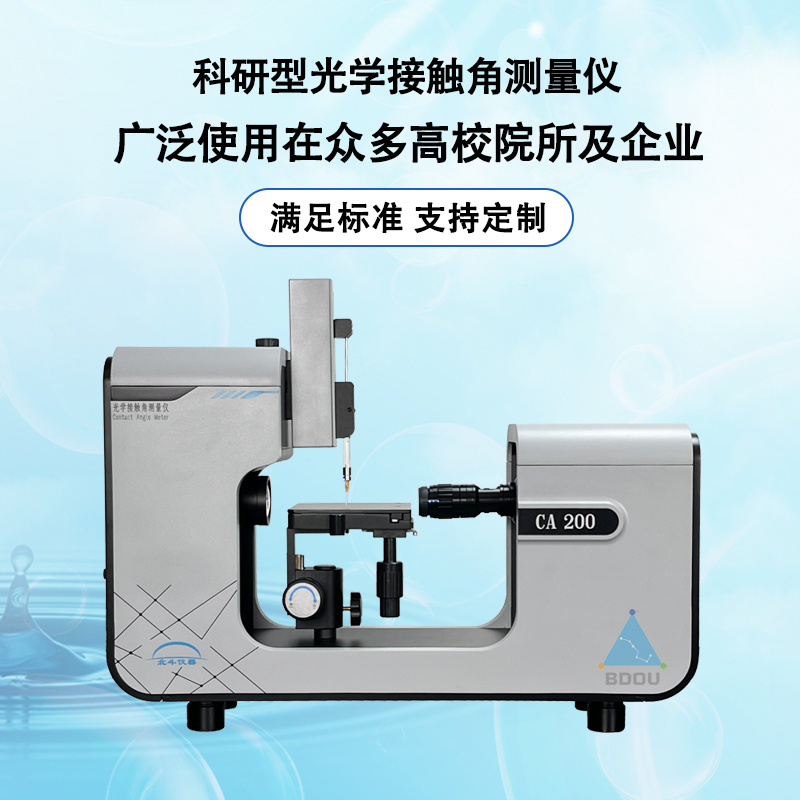

区别于部分设备采用的低成本民用摄像头，广东北斗仪器 接触角测量仪全线标配百万像素级高速工业相机。工业相机具有三大核心优势：

高信噪比：在复杂光线环境下，依然能捕捉到清晰、纯净的液滴轮廓，避免噪点干扰边缘识别。

高速采集：针对动态接触角测量（如前进角、后退角、滚动角），工业相机支持高帧率拍摄，完整记录液滴铺展或收缩的瞬态过程，确保数据完整性。

长期稳定性：工业级器件具备更强的抗电磁干扰能力和更长的无故障工作时间，满足产线7×24小时连续测试需求。

2. 远心镜头：彻底消除“视差”与“畸变”

在测量微小液滴（通常为0.5μL-5μL）时，普通镜头因存在透视畸变和边缘失真，会导致液滴轮廓在图像边缘被拉伸或压缩，直接造成角度计算偏差。北斗仪器采用高分辨率远心镜头，其核心特性是：

超低畸变：在景深范围内，物体成像倍率恒定，无论液滴位于视场中央还是边缘，均保持真实形状。

平行光路：消除了由于物体离镜头距离不同带来的测量误差，确保无论样品表面是否平整，液滴轮廓都能被精确还原。

通过“百万像素工业相机+远心镜头”的黄金组合，北斗仪器从硬件源头保证了高精度接触角测量仪厂家应有的基础素质，为后续算法提供了最优质的原始图像。

二、基于机器学习的智能图像处理算法：让边缘识别更“聪明”

硬件采集到的图像，需要通过算法识别出液滴轮廓并计算出切线角度。传统算法（如简单的阈值分割）在遇到高光反射、透明液体、低对比度或复杂背景时，常常出现“误判”或“无法识别”。北斗仪器的突破在于，将机器学习引入图像处理全流程。

1. 自适应背景建模与降噪

北斗自主研发的CA V2.0软件内置了智能背景学习模块。该模块能够自动识别不同样品材质（金属、玻璃、高分子薄膜）的表面纹理与反射特性，动态调整背景减除策略。即使面对高反光晶圆或透明涂层样品，系统也能精准分离液滴与背景，避免因背景干扰导致的轮廓提取失败。

2. 亚像素级边缘检测与经典算法融合

在边缘定位上，北斗算法采用Canny边缘检测+亚像素插值技术，将边缘定位精度提升至0.1像素级别，远超人眼识别极限。针对不同润湿特性的液滴，软件集成了多种经典拟合模型：

Young-Laplace法：适用于任意角度范围（0-180°），尤其适合超疏水或超亲水样品的精确拟合，是业内公认的“金标准”算法。

圆/椭圆/切线法：针对小角度或快速测量场景，提供灵活选择。

用户可根据样品特性一键切换算法，软件实时给出推荐方案，兼顾了科研的严谨性与产线的效率需求。

3. 基于深度学习的异常样本自动剔除

这是北斗算法的一大亮点。在批量测试过程中，偶尔会因操作抖动、液滴污染等产生异常图像。北斗的智能算法能够自动识别并剔除这类异常样本，防止“脏数据”污染最终统计结果。同时，软件会给出提示，建议用户检查或重新测量，从流程上保障了数据集的真实可靠。

三、从算法到系统：北斗仪器如何定义“可靠”

硬件与软件的深度融合，最终体现为整机的系统级可靠性。当用户在搜索国产接触角测量仪哪家好时，实际是在寻找一个能提供长期稳定、可溯源数据的解决方案。北斗仪器通过以下设计，回应了这一核心诉求：

全流程溯源：每一份测试报告均附带图像原图、拟合曲线、环境参数及算法模型记录，支持数据全程回溯，满足ISO、ASTM等国际标准对测量可追溯性的要求。

重复性验证：出厂前，每台设备均需通过标准样块（已知接触角值）的重复性测试，确保同一测试条件下，多次测量结果的标准差控制在±0.1°以内。

开放式平台：针对特殊样品（大尺寸玻璃基板、异形件、柔性薄膜），北斗提供模块化载物台与夹具定制服务，确保“测得到”且“测得准”。

国产接触角测量仪的突围，并非简单的“性价比”故事，而是核心部件、算法架构、系统工程的全面追赶与局部超越。北斗仪器通过自研高精度光学系统与机器学习算法深度融合，在数据准确性这一关键指标上，已达到与进口品牌同台竞技的水平。

无论是从事前沿研究的实验室，还是追求良率提升的现代化产线，选择一款真正高精度接触角测量仪厂家，意味着选择了稳定、可追溯的数据支撑。北斗仪器将持续深耕表面科学领域，用扎实的技术创新，让“国产仪器”成为“精准可靠”的代名词。
