涂胶硅片通过接触角测试可减少涂胶缺陷

  在半导体制造、微电子封装和材料科学领域，涂胶硅片的质量直接影响光刻、蚀刻等关键工艺的精度。通过测量液体在硅片表面形成的接触角，科研人员得以精确控制涂胶工艺，确保每一片硅片都达到理想的表面状态。而接触角测试作为一种快速、无损的表面分析技术，能够有效评估硅片涂胶后的润湿性和均匀性，为工艺优化提供关键数据。

涂胶硅片的接触角测试方法：

样品准备：硅片在涂胶前需经过严格的清洗（如RCA清洗、等离子处理等），以确保表面无有机污染物和氧化物。

涂胶工艺：采用旋涂、喷涂或浸渍等方式涂覆光刻胶，并通过烘烤固化。

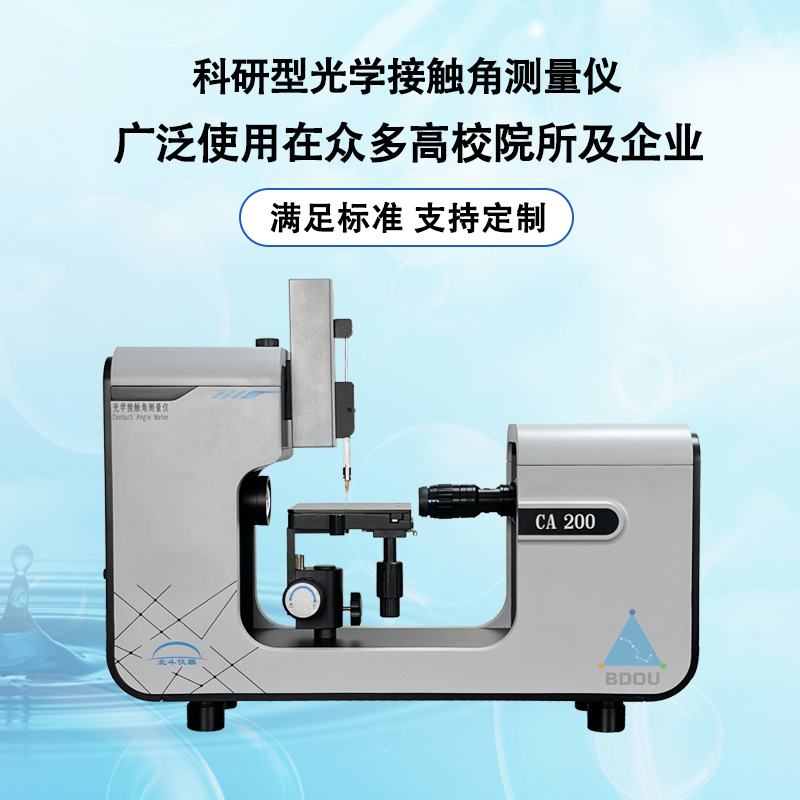

接触角测量：使用接触角测量仪在涂胶后的硅片表面滴加液滴（2-5μL），通过软件自动分析接触角。若接触角过大（如>90°），可能表明胶层存在疏水性问题或表面污染；若接触角过小（如<10°），则可能意味着胶层过薄或表面能过高。

接触角测试的应用价值：

工艺优化：通过对比不同涂胶参数（如转速、胶液浓度、烘烤温度）下的接触角数据，可优化涂胶工艺，提高均匀性。

质量控制：在批量生产中，接触角测试可作为快速检测手段，确保每批次硅片的涂胶质量符合标准。

故障分析：若涂胶后出现缺陷（如胶层收缩、气泡等），接触角测试可帮助定位问题根源，如表面污染或胶液兼容性不佳。

  在实际涂胶过程中，接触角测量仪发挥着实时监控的关键作用。以旋涂工艺为例，光刻胶的粘度、旋转速度和加速度都会影响最终膜厚和均匀性。通过在涂胶前后测量接触角，工程师可以判断胶体与基底的相容性

  随着半导体工艺向更小线宽发展，涂胶均匀性的要求愈发严格。未来，接触角测试可能与人工智能结合，实现实时监测和自动反馈控制，进一步提升涂胶工艺的稳定性和良率。接触角测试虽是一项简单的表面分析技术，但在涂胶硅片的质量控制中发挥着不可替代的作用。通过精确测量和科学分析，工程师能够优化涂胶工艺，确保半导体制造的高精度与高可靠性。
