水滴角测量仪对PCB基板额亲疏水性测试

  在印刷电路板（PCB）制造过程中，基板表面的亲疏水性是影响产品质量的关键因素之一。水滴角测量仪作为一种精密的表面分析仪器，能够通过测量水接触角来量化评估PCB基板的润湿特性，为工艺优化和质量控制提供重要依据。

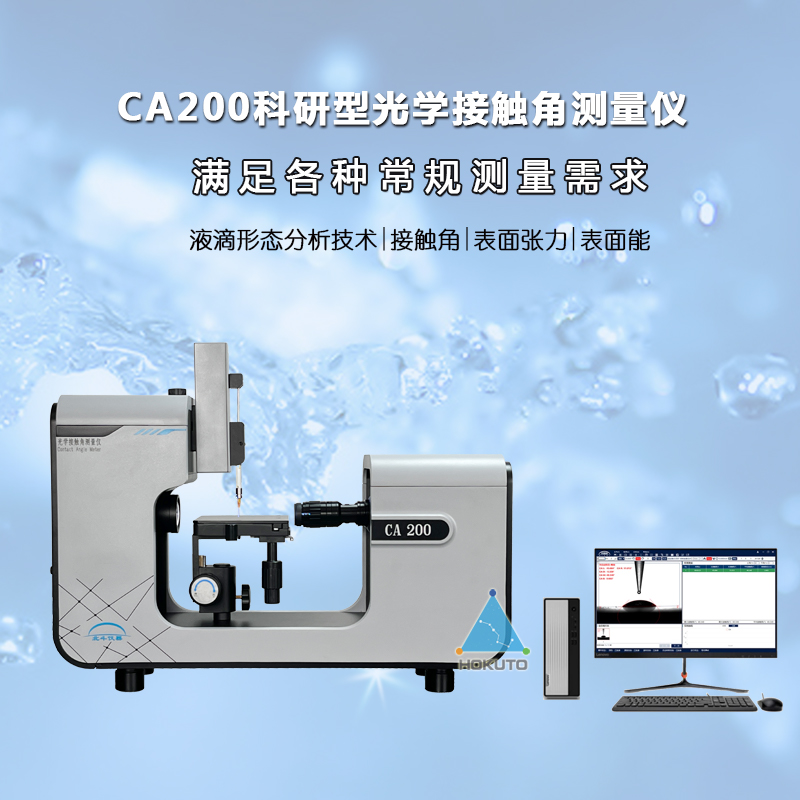

  水滴角测量仪的工作原理基于Young-Laplace方程，通过高精度摄像头捕捉液滴在固体表面的轮廓，再经过专业软件分析计算出接触角。接触角小于90°时表明表面具有亲水性，大于90°则表现为疏水性。在PCB制造中，这一特性直接影响焊接质量、涂层附着力和防潮性能。

  在具体测试过程中，首先需要将PCB样品切割成适当尺寸，并进行严格的表面清洁处理，以去除可能影响测试结果的污染物。测试通常在恒温恒湿环境下进行，使用超纯水作为测试液体，液滴体积控制在2-5微升。通过高速摄像系统记录液滴形态，再采用Young-Laplace拟合或切线法计算接触角数值。

  实际应用中，水滴角测量在PCB行业发挥着多方面的重要作用。在表面处理工艺评估方面，可以比较不同处理方式（如OSP、沉金、喷锡等）对基板润湿性的影响；在清洁度检测中，能够发现助焊剂残留等污染物；在防焊涂层评估时，可验证涂层的疏水性能是否符合要求；还能用于等离子处理等表面改性工艺的效果监控。

  值得注意的是，测试结果可能受到多种因素的影响。表面粗糙度过大会导致接触角测量偏差，此时需要采用Wenzel模型进行修正；环境温湿度的变化也会对测试结果产生影响；此外，测试液体的选择也需要根据具体情况而定。

  随着PCB制造工艺的不断进步，对表面性能的要求也越来越高。水滴角测量技术凭借其非破坏性、高精度和可重复性等优势，在PCB质量控制领域发挥着不可替代的作用。未来，随着测量技术的进一步发展和智能化水平的提高，水滴角测量将为PCB制造提供更加精准、高效的表面特性评估方案。
